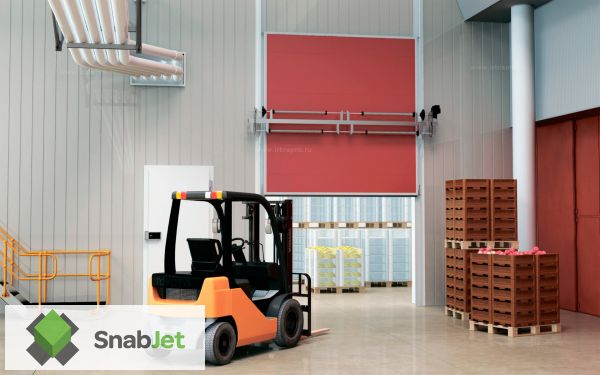

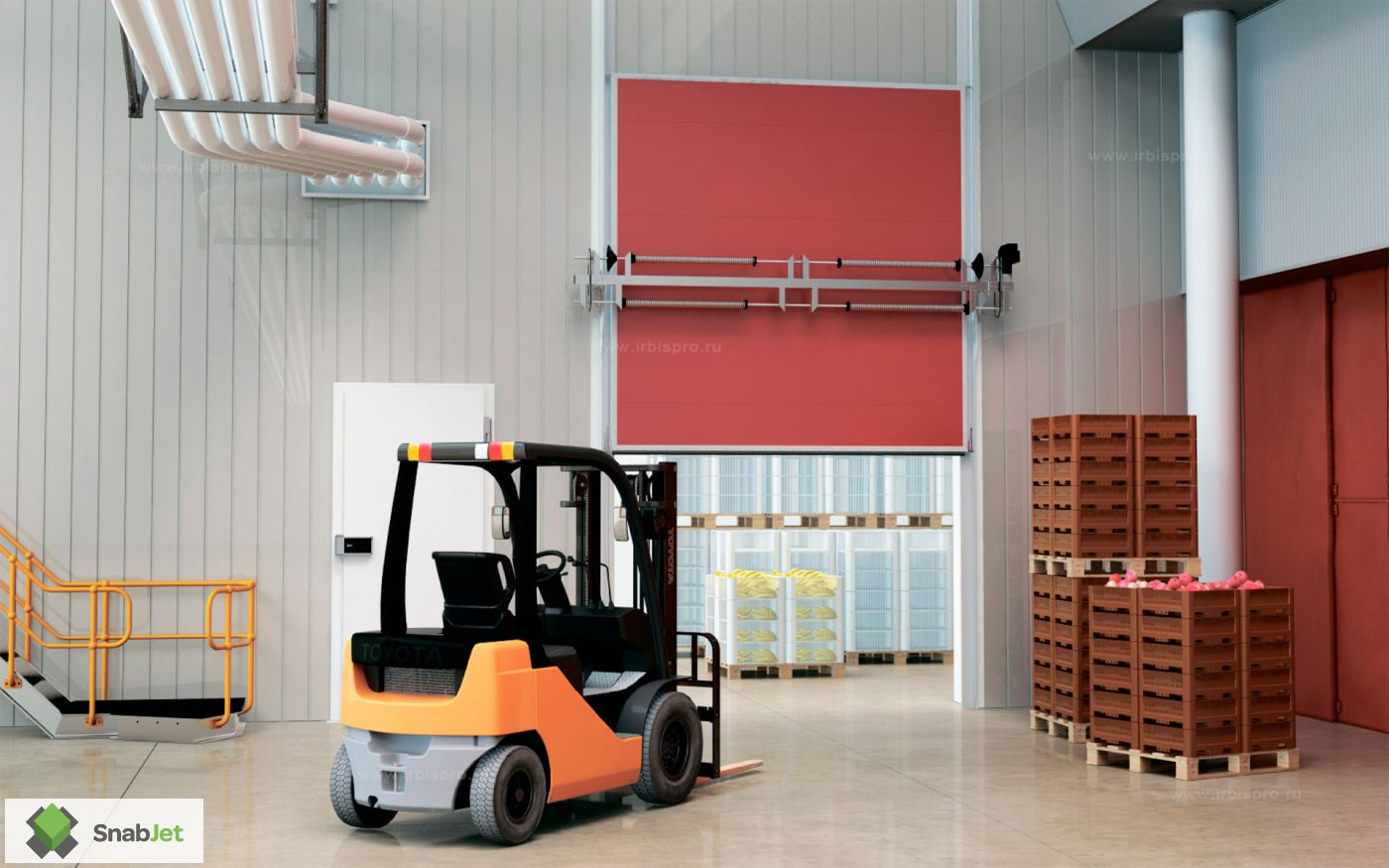

Вертикальные двери Общего Назначения

Конструкция и виды рам

Толщина профиля рамы 2,0 мм. Покрытие - краска порошковая RAL9016. Рама монтируется на проем c использованием скрытого крепежа. Рекомендуемая установка на несущие стены из бетона или цельного кирпича, на сэндвич панель и на металлоконструкцию.

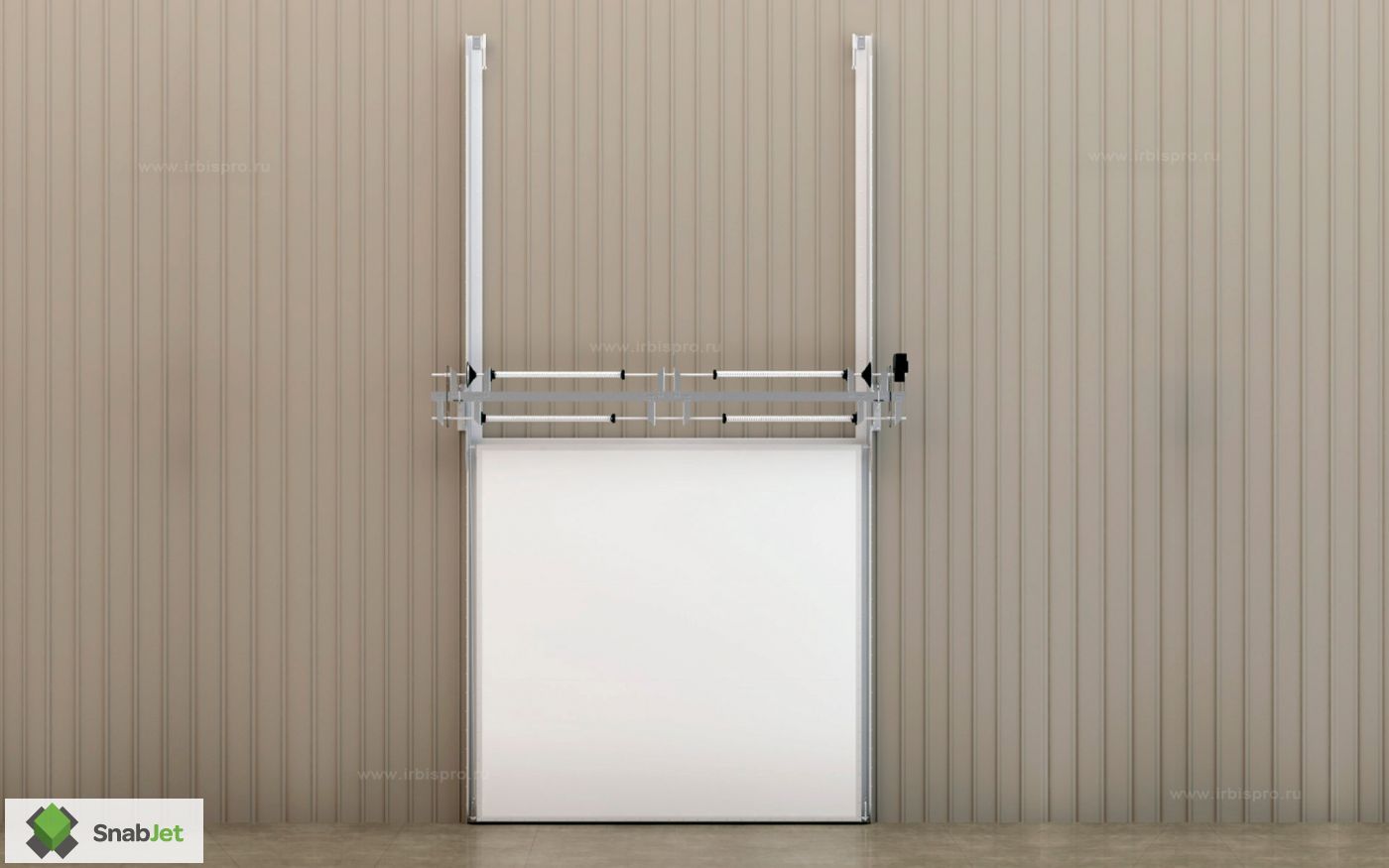

Торсионный механизм

Торсионный механизм используется для уравновешивания полотна двери. Устанавливается над проемом на несущие кронштейны. Механизм состоит из вала, торсионных пружин и расположенных на концах вала барабанов. На барабаны наматывается стальной трос, связывающий торсионный механизм с нижними кронштейнами полотна ворот. Пружина торсионного механизма взводится таким образом (количество витков указано в инструкции и маркировке ворот), чтобы полотно ворот, если его отпустить (при расцепленном приводе), зависало в середине проема, не падая и не уезжая наверх.



Требования к проему

Основные параметрические данные дверного проема для встраивания вертикальной холодильной двери общего назначения приведены на схеме.

Где:

Н, мм – Высота проема;

B, мм - Ширина проема;

h, мм - Притолока (H+1000);

b1 и b2, мм - Боковое пространство (мм, 1000);

D, мм - Пространство перед проемом (мм, 1000).



Стандартная комплектация

Вертикальные двери общего назначения изготавливаются только под заказ. При этом, максимально возможный вес дверного полотна 1000 кг. Высота и ширина светового проема соответсвтует высоте и ширине монтажного проема

ВД(ОН): Дверное полотно в сборе, рама, торсионный механизм, комплект швеллеров обрамления проема, паспорт, инструкция по монтажу и эксплуатации, крепежный набор.

Первое место. Дверное полотно в сборе, упаковано в картонную коробку.

Второе место. Стойки и поперечина. Упаковано в картонную коробку.

Третье место. Кронштейны крепления торсионного механизма. Обернуты в воздушно-пузырчатую пленку.

Четвертое место. Торсионный механизм в сборе. Обернут в воздушно-пузырчатую пленку.

Пятое место. Комплект крепежных элементов, паспорт, инструкция по монтажу и эксплуатации. Упаковано в картонную коробку.


Опции

Мы рекомендуем устанавливать МДДПл, в тандеме с вертикальной дверью, для минимизации потерь холода во время работы с открытой камерой при транспортировании на ручных тележках или механизированных погрузчиках.

МДД(В) рекомендуется устанавливать без остекления в паре с вертикальной дверью для минимизации потерь холода во время работы с открытой камерой при транспортировании на ручных тележках, а так же при механизированных погрузчиках.

Холодильные вертикальные двери общего назначения производства завода «Ирбис» могут быть изготовлены со следующими дополнительными опциями:

1. Обрамление проема
   • Обрамление проема крашенное
   • Обрамление проема AISI 304
   • Обрамление проема AISI 430
2. Порог
   • Усиленный порог AISI 304
   • Порог пластина AISI 304
3. Рама
   • Внутренняя рама, П-образная - крашенная
   • Внутренняя рама, П-образная - AISI 304
   • Внутренняя рама, П-образная - AISI 430
   • Внутренняя рама, Н-образная - крашенная
   • Внутренняя рама, Н-образная - AISI 304
   • Внутренняя рама, Н-образная - AISI 430
4. Окно
   • Однокамерное 400х600 (4-16-4)
5. Пост управления электроприводом с ключом
6. Электропривод (ВД)- тяжелая серия
7. Датчик защиты кромки ВД
8. Радар-детектор
9. Световой барьер
10. Выносной выключатель (шнуровой)
11. Дистанционное открывание (брелок)
12. Таймер авто-закрытия двери
13. Световой индикатор открывания двери
14. Встроенная РДО(ОН)
    • Встроенная в ВД РДО(ОН)-800.2000-80-С
    • Встроенная в ВД РДО(ОН)-800.2000-80-Н
    • Встроенная в ВД РДО(ОН)-800.2000-100-Н
    • Встроенная в ВД РДО(ОН)-800.2000-120-Н
15. Бампер
    • Бампер Пластик плоский
    • Бампер Рифленый Алюминий
    • Бампер AISI 430
    • Бампер AISI 304
